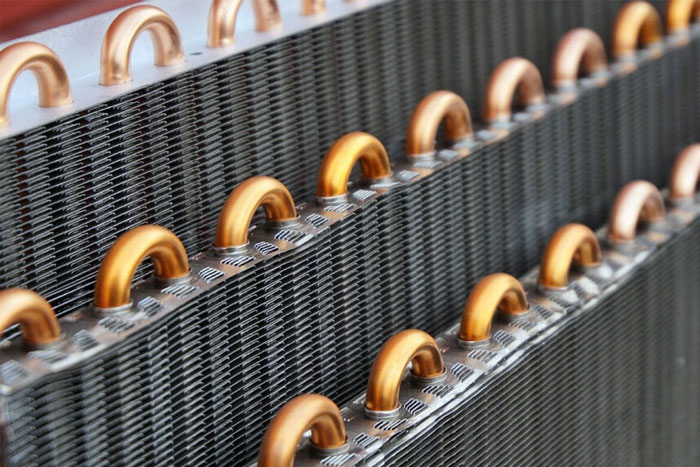

Где применяются теплообменники

Теплообменник — это устройство, которое большинство людей никогда не видели, но с результатами его работы сталкиваются ежедневно, ежечасно и ежеминутно. Оно не попадает в новости, не обсуждается за ужином и редко удостаивается хотя бы беглого взгляда, однако именно теплообменники делают возможным существование современной цивилизации в том виде, в каком мы ее знаем. Они обогревают наши дома, охлаждают наши двигатели, делают безопасной еду на нашем столе, участвуют в производстве электричества, без которого немыслима современная жизнь, и даже помогают космическим аппаратам не сгореть и не замерзнуть в безвоздушном пространстве.

Идея, лежащая в основе теплообменника, проста и гениальна одновременно: передать тепло от одной среды к другой, не смешивая их. Но простота принципа обманчива, потому что за ним стоят десятилетия инженерных разработок, сложнейшие расчеты и материалы, способные выдерживать экстремальные температуры, давления и химическую агрессию.

Самое близкое к обычному человеку применение теплообменников скрыто в стенах его собственного дома. Система отопления многоквартирного здания устроена таким образом, что горячая вода от городской теплоэлектростанции или котельной не поступает напрямую в батареи. Она приходит в индивидуальный тепловой пункт, расположенный обычно в подвале, и там, в пластинчатом теплообменнике, передает свое тепло воде, которая циркулирует по внутреннему контуру дома.

Зачем такое усложнение? Причин несколько. Во-первых, это позволяет независимо регулировать температуру в доме: тепловой пункт может прикрыть или открыть клапан, меняя количество подаваемого тепла, без вмешательства в работу городской сети. Во-вторых, внутренний контур дома защищен от гидравлических ударов и перепадов давления, которые случаются на магистралях. В-третьих, это предотвращает утечки: если в доме лопнет батарея, вытечет ограниченный объем воды из внутреннего контура, а не бесконечный поток из городской трубы. Точно такой же принцип действует в системе горячего водоснабжения. Холодная вода, поступающая в дом, нагревается в теплообменнике, проходя мимо пластин, с другой стороны которых течет горячий теплоноситель. Никакого накопительного бака, никакого риска застоя воды и размножения бактерий — нагрев происходит мгновенно, в протоке, и это один из самых гигиеничных способов получать горячую воду.

Компания «Вальв Тек Груп» предлагает услуги по подбору теплообменников: https://valvetechgroup.com/heatexchanger/. Необходимые технические параметры оборудования рассчитывается индивидуально, исходя из особенностей объекта.

В частном доме с газовым котлом теплообменник тоже присутствует, просто он компактнее и встроен непосредственно в корпус котла. Газ сгорает, нагревает первичный теплообменник, через который прогоняется вода системы отопления. В двухконтурных котлах стоит еще и вторичный пластинчатый теплообменник для приготовления горячей воды. Надежность, эффективность и срок службы этих узлов напрямую зависят от качества материалов и правильности эксплуатации, включая своевременную очистку от накипи, которая, как известно, является главным врагом теплообменного оборудования.

Если переместиться из жилого сектора в промышленность, масштабы и разнообразие теплообменников поражают воображение. Пищевая промышленность — одна из тех отраслей, где теплообменники не просто полезны, а абсолютно незаменимы. Пастеризация молока, без которой невозможно представить современное молочное производство, — это классический пример работы пластинчатого теплообменника. Сырое молоко должно быть нагрето до определенной температуры, выдержано при ней строго заданное время, а затем быстро охлаждено. Весь этот процесс происходит в одном аппарате непрерывным потоком, и конструкция позволяет экономить энергию за счет того, что входящее холодное молоко предварительно подогревается уже пастеризованным и горячим молоком, выходящим из аппарата. Это называется рекуперацией тепла, и без нее энергозатраты молокозаводов были бы в разы выше. Аналогичные процессы идут при производстве соков, пива, вина, соусов, детского питания. Везде, где жидкий продукт нужно нагреть или охладить, сохранив его свойства, стоит теплообменник.

Нефтегазовая отрасль — это другой мир, в котором теплообменники принимают поистине титанические формы. Нефть, поднятая из скважины, часто имеет температуру, при которой она слишком вязкая для транспортировки по трубопроводу. Ее нужно подогреть. На нефтеперерабатывающем заводе сырая нефть проходит через серию теплообменников, где нагревается за счет тепла уже переработанных фракций, выходящих из ректификационных колонн. Это не только подготавливает нефть к дальнейшей переработке, но и охлаждает готовые продукты, убивая двух зайцев одним выстрелом. Теплообменники в нефтянке — это огромные конструкции, иногда размером с дом, работающие при температурах в сотни градусов и давлениях в десятки атмосфер, изготовленные из специальных сталей, способных противостоять коррозии и сернистым соединениям. Ошибка в расчете или выборе материала здесь может стоить не только денег, но и привести к аварии с серьезными экологическими последствиями.

Энергетика, та самая отрасль, которая дает нам свет и электричество, зиждется на теплообменных процессах в самом буквальном смысле. На тепловой электростанции, будь она угольной, газовой или атомной, цикл всегда примерно одинаков: тепло от сжигания топлива или ядерной реакции нагревает воду, превращая ее в пар, пар вращает турбину, турбина вращает генератор. Но после турбины пар нужно снова превратить в воду, иначе цикл не замкнется. Эту задачу выполняет конденсатор — гигантский теплообменник, в котором отработанный пар охлаждается, проходя через тысячи трубок, омываемых холодной водой из пруда-охладителя или градирни. Градирни, те самые бетонные гиперболоиды, которые часто изображают как символ атомной энергетики, сами по себе тоже являются теплообменными сооружениями, только в них тепло передается не через стенку, а прямым контактом воды и воздуха.

Химическая промышленность — это царство теплообменников во всем их многообразии. Химические реакции часто идут только при определенной температуре, и ее необходимо точно поддерживать. Реакция может выделять тепло, которое нужно отводить, чтобы не случился перегрев и взрыв, или, наоборот, требовать подогрева. Теплообменник в химическом производстве — это не просто устройство, это часть системы управления процессом. Материалы для них выбираются исходя из того, с какими веществами предстоит контактировать: для кислот — одни сплавы, для щелочей — другие, для особо агрессивных сред — титан, тантал или графит. Существуют теплообменники из стекла для работы с веществами, которые разъедают практически любые металлы.

Транспорт — еще одна область, где теплообменники работают незаметно, но без них все встанет. Двигатель внутреннего сгорания в автомобиле выделяет огромное количество тепла, и если его не отводить, мотор перегреется и заклинит через несколько минут работы. Радиатор автомобиля — это и есть теплообменник, в котором горячая охлаждающая жидкость отдает тепло воздуху, проходящему через решетку. На кораблях масштабы другие, но принцип тот же: теплообменники охлаждают главные и вспомогательные двигатели, опресняют морскую воду, поддерживают микроклимат в жилых и служебных помещениях. В авиации теплообменники работают в системах кондиционирования и охлаждения авионики, а материалы для них выбираются с особым вниманием к весу, потому что каждый килограмм на борту самолета — это дополнительные затраты топлива.

Холодильная техника и системы кондиционирования — это по сути теплообменные машины. Бытовой холодильник работает по замкнутому циклу: компрессор сжимает хладагент, тот нагревается и проходит через конденсатор на задней стенке холодильника, где отдает тепло воздуху в комнате. Затем охлажденный хладагент проходит через испаритель внутри холодильной камеры, где забирает тепло у продуктов. Конденсатор и испаритель — это оба теплообменника, просто один отдает тепло, другой забирает. Промышленные холодильные установки на складах и в логистических центрах устроены сложнее, но принцип неизменен. Кондиционер в квартире или офисе работает по тому же циклу, только испаритель находится внутри помещения, а конденсатор — в наружном блоке.

Отдельного упоминания заслуживают рекуператоры в системах вентиляции. В современных энергоэффективных зданиях просто открыть окно для проветривания — значит выбросить на улицу тепло, на которое было потрачено топливо. Приточно-вытяжная вентиляция с рекуперацией тепла решает эту проблему. В рекуператоре, который является разновидностью теплообменника, теплый отработанный воздух, удаляемый из помещения, отдает свое тепло холодному свежему воздуху, поступающему с улицы. Два потока не смешиваются, но тепловая энергия переходит от одного к другому. Это позволяет сохранить до восьмидесяти-девяноста процентов тепла и при этом дышать свежим воздухом.

Медицина применяет теплообменники в аппаратах искусственного кровообращения во время операций на открытом сердце, в системах терморегуляции пациентов, в оборудовании для диализа. Теплообменники для крови — это особый класс устройств, к которым предъявляются требования абсолютной стерильности, биосовместимости материалов и строжайшего контроля температуры, потому что отклонение даже на пару градусов может быть опасным для жизни.

Даже за пределами Земли теплообменники несут свою службу. На Международной космической станции система терморегуляции — это вопрос выживания. На орбите нет воздуха, который мог бы уносить избыточное тепло, поэтому космический аппарат может перегреться от собственной работающей электроники или замерзнуть, оказавшись в тени Земли. Теплообменники и радиаторы, рассеивающие тепло в космическое пространство излучением, поддерживают на станции приемлемую для жизни и работы температуру. Скафандры космонавтов для выхода в открытый космос также оснащены миниатюрными теплообменниками, отводящими тепло, выделяемое телом человека и оборудованием.

Возвращаясь к более приземленным, но не менее важным применениям, стоит сказать о теплообменниках в возобновляемой энергетике. Солнечные тепловые электростанции концентрируют солнечный свет на теплообменник, в котором нагревается рабочее тело, а затем это тепло используется для выработки пара и вращения турбины. Геотермальные станции забирают тепло земли через теплообменники, погруженные в скважины. Тепловые насосы, которые все чаще устанавливают в частных домах для отопления, — это по сути теплообменные системы, извлекающие низкопотенциальное тепло из грунта, воды или воздуха и передающие его в систему отопления дома.

Разнообразие конструкций теплообменников соответствует разнообразию задач. Кожухотрубные, пластинчатые, спиральные, ребристые, погружные, с орошением, вращающиеся регенеративные — каждый тип имеет свою область оптимального применения. Инженер, проектирующий теплообменную систему, должен учесть свойства рабочих сред, температурный режим, давление, допустимые потери напора, требования к очистке, стоимость материалов, доступное пространство и еще десятки факторов.

Теплообменник, при всей своей технической сложности, воплощает одну из самых фундаментальных идей инженерного искусства — идею эффективного использования энергии. В мире, где энергоресурсы становятся все дороже, а требования к экологичности производства все строже, роль теплообменного оборудования будет только расти. Уже сегодня разрабатываются аддитивные технологии, позволяющие печатать теплообменники на трехмерных принтерах с каналами такой сложной геометрии, которую невозможно получить традиционной штамповкой или сваркой. Это открывает путь к еще большей компактности и эффективности. Микротеплообменники, вытравливаемые на кремниевых пластинах, решают задачи отвода тепла от процессоров. Нанотехнологии обещают поверхности, к которым накипь просто не сможет прилипнуть. Теплообменник, устройство, рожденное в эпоху паровых машин, остается на переднем крае инженерной мысли, доказывая, что идея, основанная на простом физическом принципе, может быть поистине неисчерпаемой в своих воплощениях.
